Згинання ЧПУ

Згинання ЧПУ

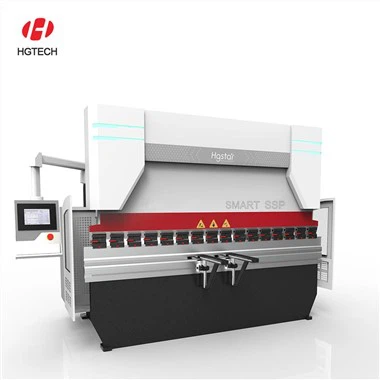

Машина згинання ЧПУ - це пристрій, який використовується для завершення загального згинання та формування листового металу. Як правило, після одного удару повзунка його можна зігнути в певний профіл геометричного поперечного перерізу. Якщо форма замінена і зігнута кілька разів, також можна отримати різні складні форми поперечного перерізу.

У куванням обладнання, згинальна машина стала одним з найпопулярніших металевих обладнання, а його застосування охоплює майже всі промислові поля, такі як авіація, суднобудування, залізниці, шосе, шахти, металургія, автомобілі, домашня техніка, будівельні машини, інженерні машини, сільськогосподарські машини, легка промисловість.

Головна 12 Остання сторінка 1/2

Навіщо вибирати згинальну машину HGTech

Конкурентна ціна

HGTECH пропонує конкурентоспроможні ціни на всі наші згинальні машини ЧПУ, гарантуючи, що ви отримуєте найкращу цінність, не порушуючи якості.

Технічна підтримка

Наша експертна команда надає виняткову технічну підтримку для всіх HGTech згинальних машин, що допомагає вам максимально збільшити продуктивність та ефективність.

Контроль якості

Кожна машина для згинання HGTech зазнає суворого контролю якості, щоб забезпечити, щоб він відповідав найвищим галузевим стандартам.

Багатий досвід

Машини згинальних машин HGTECH мають понад 20 років виробничого досвіду, ми також маємо досвідчені інженери, щоб забезпечити ідеальну роботу обладнання.

Експертні рішення

HGTECH пропонує експертні рішення для всіх ваших потреб у згинній машині, від початкової консультації до підтримки післяпродажних програм, забезпечуючи оптимальну продуктивність.

Спеціальна послуга

HGTECH пропонує рішення OEM для всіх потреб з вигину ЧПУ, наша місія підходить для різних металевих профілів.

Особливості згинальної машини ЧПУ

01/

Програмування прямого кута з функцією компенсації кута.

Корекція зворотного зв'язку з зворотним зв'язком у реальному часі, що ґрунтується, регулювання повного закритого циклу, датчика заднього таблиці та точність позиціонування заглибленого датчика дорівнює ± 0. 02 мм.

02/

Машина згинання ЧПУ вдосконалена і красива, з двома масляними циліндрами, закріпленими на лівих та правих панелях стіни. Загальний стан сили машини є розумним, а жорсткість є достатньою.

03/

Використання методу синхронізації сервоприносності забезпечує синхронізацію масляного циліндра, з хорошою продуктивністю синхронізації, сильною здатністю до навантаження проти зміщення та простою налагодженням. Два штрихів нафтового циліндра Y1 та Y2 контролюються окремо, а два лінійки решітки оснащені для виявлення зміщення повзунка. Точність позиціонування може досягти 0. 0 2 мм, а повторна точність позиціонування - 0,02 мм.

04/

Спеціальне програмне забезпечення Bend Arc, можливість виявлення матеріалу даних відскоку, усунути відбій, здатний згинати форму C, форму, еліпс, коло, наприклад, пружинну форму.

05/

Згинання ЧПУ може згинатись безпосередньо, ні сплайсингу, ні прорізки, ні зварювального стрижня, його кутовий зовнішній вигляд прекрасний і водонепроникний, в той же час швидкість обробки швидка, кутова обробка поверхня прекрасна, а сила висока.

06/

Він змінює ручне згинання в автоматичну роботу машин, покращує якість, підвищує ефективність праці та знижує вартість робочої сили, значно скорочує виробничий цикл продукції.

Конфігурація машини

1. Y 1- y 2- xrv п’ятьоСС CNC

2, оснащений спеціальною системою ЧПУ для згинальної машини DA53T від Delem, Нідерланди

3. Оснащений німецькою високопродуктивною пропорційною серво-гідравлічною системою Bosch-Rexroth

5. Налаштуйте масляний насос компанії Sunny, США

6. Механічний робочий стіл компенсації, що похилого віку вниз, контролюється системою DNC

7. Задній датчик оснащений високопродуктивним сервомотор і кульовий гвинт

8. Набір стандартних форм

Технічні параметри

Ні	Демонструвати	QTY	Зауваження
1	Система управління	1 набір	Нідерланди DELEM DA53T Система
2	Сервомотор і привід	1 набір	Нанкін Естон
3	Гідравлічний насос	1 набір	Сонячний, США
4	Гідравлічний клапан	1 набір	Bosch-rexroth
5	Гвинт	1 набір	Тайвань
6	Лінійна путівник	1 набір	Тайвань
7	З'єднувач	1 набір	Німецький
8	Ущільнювач	1 набір	Японія Нок або Німеччина
9	Ґрунтовний правитель	1 набір	Іспанія
10	Основні електричні компоненти	1 набір	Шнайдер
11	Циліндр	1 набір	Джинінг Тайфенг
12	Основний мотор Servo	1 набір	Нанкін Естон

Типи згинальної машини ЧПУ

Ручна трубка Бендер

Ручна трубка Bender - це проста машина, яка покладається на оператора, щоб вручну відрегулювати трубку і застосувати тиск для досягнення потрібного вигину.

Ротаційний розіграш Bender

Поворотній розіграш - це більш вдосконалена машина, яка використовує гідравлічну рукоятку згинання, щоб згинати трубку навколо стаціонарного штампу. Цей тип машини ідеально підходить для отримання складних та точних вигинів.

Розгортатися

Бендер -рулон, також відомий як пірамідний бендер, використовує три регульовані валики для згинання трубки навколо центральної осі. Цей тип машини ідеально підходить для виробництва вигинів з великим радіо.

Оправка Бендер

Бендер оправки використовує оправку або суцільний стрижень для підтримки та формування трубки під час процесу згинання. Цей тип машини ідеально підходить для виробництва генів тісних радій з мінімальним спотворенням або вирівнюванням.

ЧПУ трубка Bender

Трубка з ЧПУ використовує технологію комп'ютерного числового управління (ЧПУ), щоб точно контролювати процес згинання. Цей тип машини ідеально підходить для великих об'ємних виробничих пробіжок та складних процесів згинання.

Застосування згинальної машини ЧПУ

Машини згинання ЧПУ широко використовуються у багатьох галузях, включаючи виробництво автомобілів, аерокосмічну справу, електроніку, домашню техніку, будівництво, залізничний транзит тощо. У виробничій промисловості автомобілів широко використовуються для виробництва автомобільних частин кузова, наприклад, двері, дахи, вікна тощо через точну переробку, якість безпеку та узгодження частин автомобіля -кузова, можуть гарантувати запчастини автомобіля, запчастини автомобіля. можна вдосконалити. У галузі аерокосмічного простору машини згинання ЧПУ можуть використовуватися для виробництва деталей літаків, таких як крила та рульні поверхні. Авіаційні продукти мають дуже суворі вимоги до високої точності та високої міцності. Машини згинання ЧПУ можуть відповідати цим вимогам та забезпечувати високоякісну пропозицію деталей. Крім того, у галузі виробництва електроніки та домашніх приладів машини згинання ЧПУ можуть використовуватися для виробництва снарядів, шасі та інших продуктів для досягнення точної переробки згинання та покращення зовнішнього вигляду та якості продукції. У галузі будівельного та залізничного транзиту машини згинання ЧПУ можуть використовуватися для виробництва компонентів листового металу, таких як двері та вікна, огородження, перегородки тощо, щоб задовольнити потреби точної обробки для будівельних та залізничних транзитних проектів.

Відмінності між згинальною машиною з ЧПУ та згинальною машиною NC

Різні структурні принципи

Принципи проектування двох моделей різні, що призводить до різних структур для забезпечення синхронізації з обох боків повзунка згинання. Гальма NC Press використовує крутний вал, щоб зв’язати лівий і правий гойдалки, щоб утворити вал кручення, що змушує механізм синхронізації для переміщення вгору і вниз по циліндрах з обох боків. Отже, згинальна машина синхронізації валу кручення - це механічний метод синхронізації примусової примусової синхронізації, і паралелізм повзунка не може бути автоматично перевіряється та автоматично регулюється. Машина згинання ЧПУ - встановити магнітну (оптичну) шкалу на повзунці та настінній пластині. Система ЧПУ може проаналізувати синхронізацію двох сторін повзунка через інформацію про зворотній зв'язок із магнітної (оптичної) шкали в будь -який час. Якщо є помилка, система ЧПУ передасть пропорційний електрогідравлічний сервопривод, регулюється для синхронізації штрихів з обох боків повзунка. Чисельна система управління, група гідравлічного клапана клапана та магнітна шкала складають зворотній зв'язок із зворотним зв'язком, керованою петлею прес-гальма CNC.

Точність

Паралелізм повзунка визначає кут заготовки. NC Press Brake - це механізм збереження повзунка синхронізованим. Немає зворотного зв'язку з помилками в режимі реального часу, і сама машина не може здійснювати автоматичні коригування. Крім того, його часткове навантаження є поганою (NC згинальна машина використовує крутковий вал для примусового механізму синхронізації для переміщення вгору і вниз по циліндрах по обидва боки, якщо тривале часткове навантаження призведе до того, що вал кручення до деформу) CNC згинає система через пропорційну електро-гідралічну групу, що перебуває в рамках, для керування синхронізацією SLIDERICATION, MAGNATINTIC MAGNATITATITITITITITITIONAINTAINTAINTIONAINTINTIONATITITITITITITITITITIONAINTIC, Якщо виникає помилка, система регулюється через пропорційний клапан після магнітного (оптичного) зворотного зв'язку для підтримки синхронізації повзунка.

Швидкість

У роботі машини є дві точки, які визначають її робочу швидкість: (1) Швидкість повзунка, (2) швидкість зворотного випромінювання, (3) Крок згинання Циліндр вигинної машини NC дорівнює 6: 1 або 8: 1, який повільний, а циліндр гальмування CNC Press - 13: 1 або 15: 1, що швидко. Тому швидка швидкість вниз і швидкість повернення згинальної машини ЧПУ значно вища, ніж у гальмового гальма NC Press.

Операція

Оскільки гальмо NC Press не оснащене системою управління та без компенсації в осі V, воно може покладатися лише на досвід старих робітників робити вигин випробування під час обробки відповідно до креслень. Якщо ви не відповідаєте стандарту, ви повинні продовжувати намагатися. Цей процес не тільки виробляє відходи, але й має невеликий діапазон відбору та високу заробітну плату під час набору операторів. Гальмовий гальмо з ЧПУ контролюється професійною системою чисельного управління з компенсацією в осі V, простим експлуатацією та низькими вимогами до досвіду роботи працівників. Існує функція згинання імітації, не потрібно, щоб не потрібно було виправити лише розмір етапу введення малювання, а вигин здійснюється безпосередньо.

Міцність

Через власну конструкцію гальмо NC Press не може згинатись під незбалансованим навантаженням. Якщо він довго нахилений під незбалансованим навантаженням, це спричинить деформацію валу кручення. Гальмовий гальмо з ЧПУ не має такої проблеми. Осі Y1 і Y2 зліва та права сторони проходять незалежно, тому вони можуть бути ексцентрично складені.

ЧПУ з вигину ЧПУ

З: Ви фабрика чи торгова компанія?

A: Ми виробник. Ми маємо понад 40 років досвіду виробництва з моменту нашого закладу в 1978 році.

З: Яке використання згинальної машини з ЧПУ?

Відповідь: Машина згинання ЧПУ, яку також називають прес -гальмом, - це процес, згідно з яким листовий метал перероблений з плоскої форми. Використовуючи технологію згинання ЧПУ, ви можете створити майже будь -яку конструкцію компонентів. Основним прикладом цього було б створення 90 -градусного вигину, що перетворює плоский шматок металу.

Питання: Які додатки процесу згинання?

Відповідь: Найпоширеніші застосування згинання листового металу надходять у автомобільні, меблі, побутовій техніці, промисловому обладнанні та багато іншого. Цей метод зазвичай проводиться в поєднанні з болтами або заклепками або зварювальним процесом.

З: Для чого використовується згинальна машина?

Відповідь: Згинальна машина - це формальний верстат. Його мета - зібрати вигин на заготовку. Вигин виготовляється за допомогою вигинного інструменту під час лінійного або обертового руху. Детальну класифікацію можна зробити за допомогою кінематики.

З: Які переваги згинальної машини?

Відповідь: Переваги згинальної машини використовують згинальну машину, має кілька переваг для виробництва, металообробки та інших додатків, включаючи ефективність, точність, економічну ефективність та безпеку.

З: Що таке прес -гальмо?

Відповідь: Традиційний і найпоширеніший метод складання - використовувати прес -гальмівну машину. Наші прес-гальма, які утворюють вигини, затискаючи металевий аркуш між перфоратором і штампом (верхній інструмент та нижній інструмент. Оператор подаватиме в аркуш до попередньо встановленої задньої зупинки і утримує матеріал на місці, поки прес-гальмо застосовує вигин.

З: Як відрегулювати висоту управління на згинанні ЧПУ?

Відповідь: Регулювання висоти управління на згинальній машині з ЧПУ має вирішальне значення для досягнення точних вигинів та підтримки якості ваших заготовки. Правильне регулювання висоти гарантує, що машина працює плавно, запобігаючи пошкодженню матеріалу та підвищення ефективності виробництва.

З: Як називається металева згинальна машина?

Відповідь: Прес -гальмо - це металообробка, яка дозволяє згинати листовий метал. Кирнізоване гальмо дозволяє лише простими вигинами та складками, тоді як гальмо з коробкою та панель також дозволяє формувати форми коробки та каструлі. Він також відомий як згинальна машина або гальмо для згинання або у Британії як папка з листового металу або просто папка.
